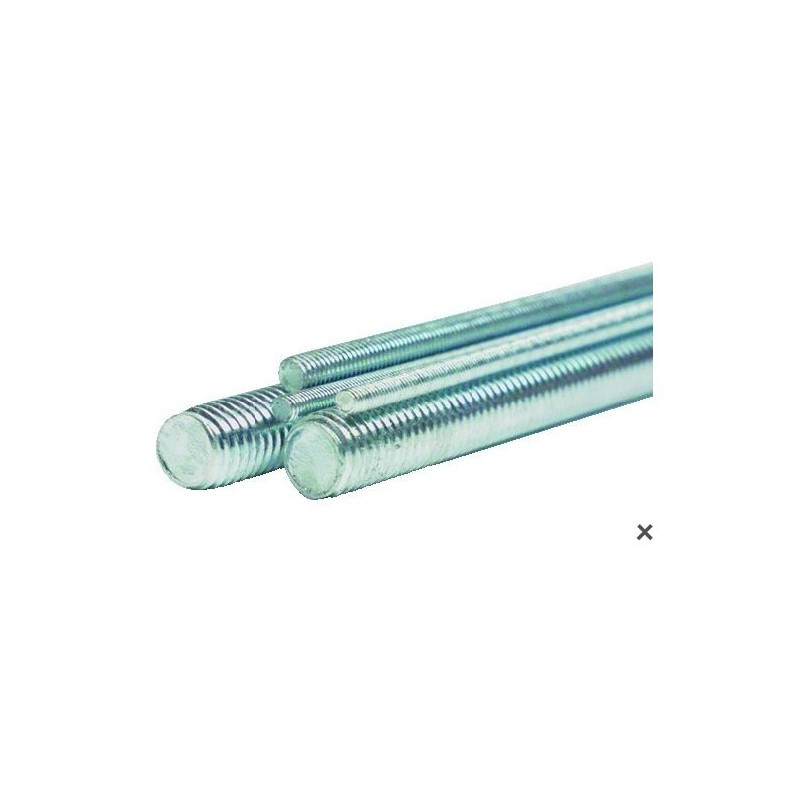

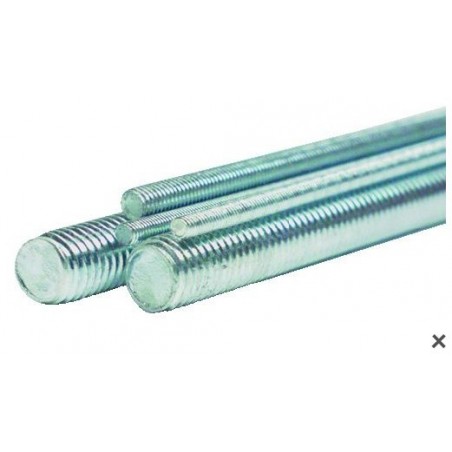

TIGE FILETEE ACIER 8.8 D.18 1M

12835
8,50 €
TTC
82 - Moissac
En stock

Rural Master vous accompagne depuis plus de 30 ans.

Conseil d'expert

Réparation & SAV

Entretien matériel

Description

Tige filetée acier Classe 8.8 selon la norme NFE 25136 : 2014

Caractéristiques mécaniques suivant la norme ISO 898-1 : 2013

Principales caractéristiques techniques

Composition chimique

Classe de qualité

 Matériau et traitement thermique

 Limite de composition chimique (analyse coulée,%)


Température de revenu

C°

min.
C P S B
MIN MAX MAX MAX MAX
8.8

Acier au carbone avec éléments d'alliage (exemple Bore, Mn ou Cr), trempé et revenu

OU

 0.15 0.40 0.025 0.025 0.003 425

Acier au carbone trempé et revenu

OU

 0.25 0.55 0.025 0.025
Acier allié trempé et revenu 0.20 0.55 0.025 0.025

Caractéristique mécaniques

Caractéristiques mécaniques 8.8
Ø ≤16 mm Ø > 16 mm
Résistance à la traction Rm, Mpa min. 800 830
Limite conventionnelle d'élasticité à 0,2%, Rp0,2 min. 640 660
Allongement après rupture sur éprouvette, A% min 12 12
Allongement après rupture sur produits entiers, Af min 0.20 0.20

Tableau de charge minimale de rupture de la tige filetée

Charges Minimales de Rupture ( As x Rm), N Filetage métrique ISO à pas gros Unité = N (1 kg = 10 N)

Filetage Section résistance nominale, As , nom mm² 8.8
M 04 8,78 7 020
M 05 14,20 11 350
M 06 20,10 16 100
M 08 36,60 29 200
M 10 58,00 46 400
M 12 84,30 67 400
M 14 115,00 92 000
M 16 157,00 125 000
M 18 192,00 159 000
M 20 245,00 203 000
M 22 303,00 252 000
M 24 353,00 293 000
M 27 459,00 381 000
M 30 561,00 466 000
M 33 694,00 576 000
M 36 817,00 678 000
M 39 976,00 810 000

Découpe :

Il convient que la méthode utilisée pour couper les tiges et bouts filetés n’affecte pas les caractéristiques mécaniques, fonctionnelles et dimensionnelles du produit.

Des moyens de découpe mécaniques minimisant l’échauffement local sont recommandés (sciage).

Les autres moyens comme l’oxycoupage, découpe plasma, tronçonnage …, provoquent un échauffement excessif du matériau et sont à proscrire car cela détériore les caractéristiques mécaniques et fonctionnelles, de plus, altère ou détruit le revêtement anti-corrosion.

Aptitude au soudage :

La classe de qualité 8.8 n’est pas apte au soudage sans précautions particulières.
Il convient que des précautions soient prises lors des opérations de soudage afin de ne pas altérer les
caractéristiques mécaniques des tiges. Au besoin consulter un métallurgiste fixations.


TIGE FILETEE ACIER CLASSE 8.8 NORMEE NFE 25136
